在工業監控系統中，組態軟件的應用越來越普遍，因為組態王6.5具有良好的圖形界面、豐富的驅動程序和網絡功能，被廣泛于工業上。但組態王并非面面俱到，所以在工業遠程監控中需要其他軟件或硬件來彌補和輔助。HiNet智能網關是一個面向工業領域的設備通訊終端產品。它采用全工業化硬件設計平臺，結合先進的軟件功能，為設備的信息化管理提供高速的數據通道，與組態王結合實現工業設備遠程監控與故障遠程診斷等。

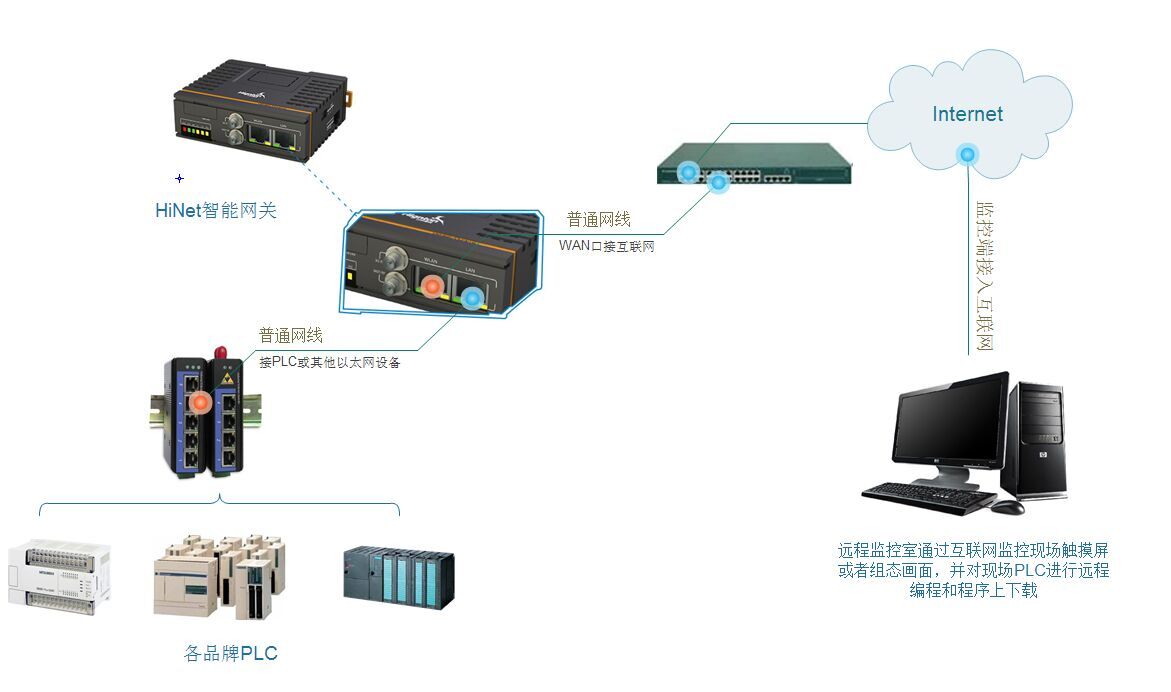

在監控系統中，PC機中的監控軟件負責向plc發送地址信息和控制命令，接收來自PLC管理設備的相關運行狀態及參數信息，完成對生產過程的動態模擬顯示和相關的數據處理，提供信息報警和數據報表等功能。HiNet工業智能網關完成對設備數據的實時采集，通過無線通信的方式及時上傳至PC機，實現設備點檢狀態的在線監測。
三、工業遠程監控系統的實現
通過組態王與HiNet智能網關結合實現工業現場的遠程監測，主要包括以下部分：

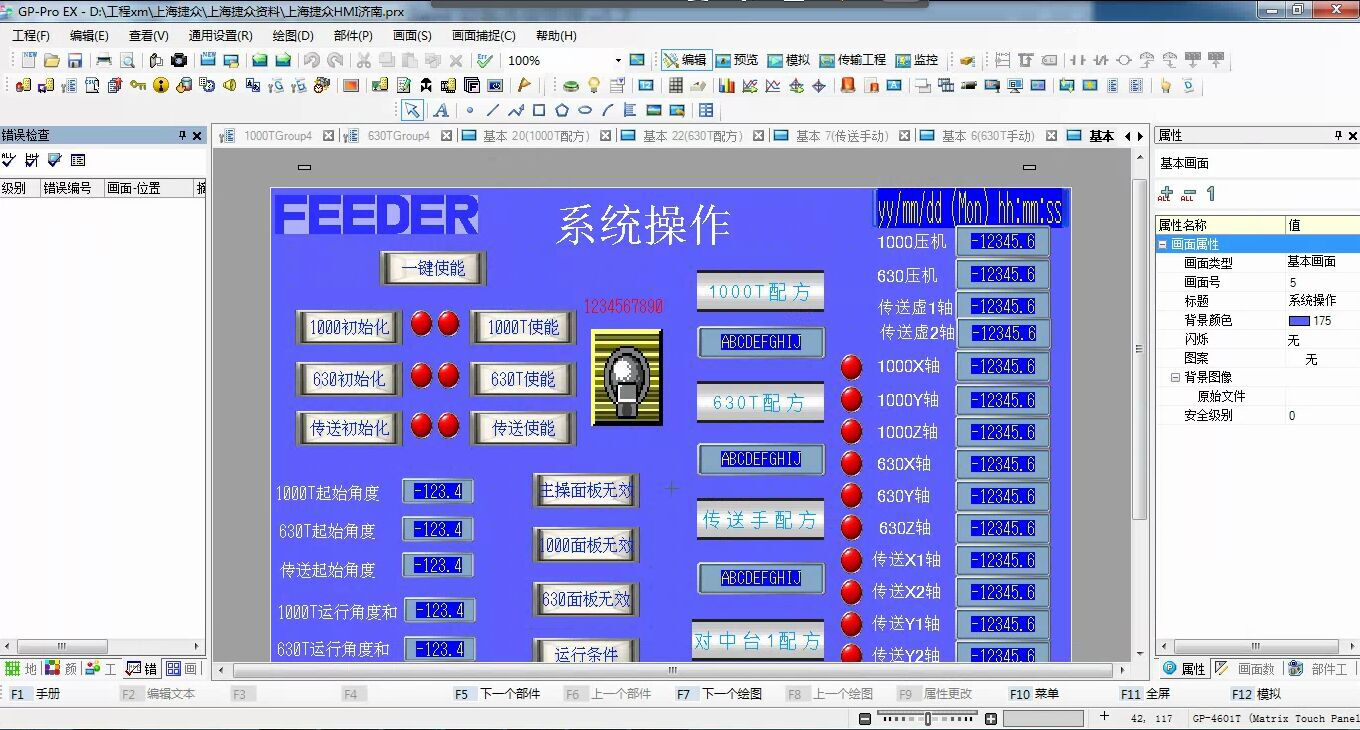

1、主界面。主界面主要是反映設備的實時工作流程。通過現場上傳的數據與組態王數據庫中定義的變量對應，通過圖形對象與變量之間動畫連接類型模擬現場設備的運行，可直觀、動態地顯示現場設備參數的變化。
2、信息分析界面。該界面為設備提供故障診斷的理論依據，操作人員根據信號分析界面中顯示的數據和相關趨勢可以判斷產生故障的部位和原因，預測設備未來的運行狀態。
3、信息報警界面。信息報警分為實時報警和歷史報警。當監控系統中發生符合報警配置條件的實時報警信息時，報警點所屬界面中會彈出相應的實時報警窗口。歷史報警窗口中記錄系統運行中的各種報警和事件信息，提供信息查詢和打印功能。
4、報表界面。生產過程中的數據和狀態等都會通過數據報表記錄。系統通過對數據的掌握和分析，為后期產品維護與研發提供依據。
